THÔNG SỐ KỸ THUẬT GIÁO NÊM ĐƯỢC QUY ĐỊNH RA SAO?

Trong lĩnh vực xây dựng, giàn giáo là thiết bị không thể thiếu để đảm bảo an toàn và hiệu quả thi công. Trong đó, giàn giáo nêm được đánh giá cao nhờ khả năng lắp dựng nhanh, chịu lực tốt và phù hợp với các công trình có kết cấu phức tạp. Tuy nhiên, để đảm bảo an toàn và tính đồng bộ trong lắp đặt, các thông số kỹ thuật giáo nêm cần được tuân thủ nghiêm ngặt.

Bài viết dưới đây sẽ cung cấp cái nhìn tổng quan về các kích thước giáo nêm, hệ phụ kiện giáo nêm đi kèm cũng như vai trò của bản vẽ giáo nêm trong thi công.

Giáo nêm là gì?

Giáo nêm (hay còn gọi là giàn giáo nêm chống sàn) là hệ giàn giáo tổ hợp từ các thanh đứng, thanh ngang, thanh giằng và phụ kiện liên kết bằng chốt nêm. Hệ thống này có thiết kế thông minh, chịu lực cao và đặc biệt phù hợp với các công trình thi công sàn bê tông, cột dầm lớn như: trung tâm thương mại, nhà cao tầng, hầm móng…

Vì sao cần tuân thủ thông số kỹ thuật giáo nêm?

Việc tuân thủ đúng thông số kỹ thuật giáo nêm là nền tảng cho sự an toàn và thành công của dự án. Một hệ giáo nêm được sản xuất và lắp đặt đúng tiêu chuẩn sẽ:

• Đảm bảo an toàn lao động: Giúp hệ thống giàn giáo vững chắc, không bị rung lắc, sập đổ, bảo vệ tính mạng công nhân và tài sản công trình.
• Tối ưu khả năng chịu tải: Cho phép giàn giáo chịu được trọng lượng của sàn bê tông, vật tư, thiết bị và công nhân mà không bị quá tải.
• Nâng cao hiệu suất thi công: Hệ thống ổn định, dễ dàng lắp đặt và tháo dỡ giúp tiết kiệm thời gian và nhân lực.
• Kéo dài tuổi thọ sản phẩm: Giàn giáo được sản xuất đúng thông số kỹ thuật giáo nêm sẽ bền bỉ hơn, giảm thiểu hư hỏng và chi phí bảo trì.

Tại Việt Nam, TCVN 13662:2023 là tiêu chuẩn quốc gia quy định các yêu cầu về an toàn đối với giàn giáo, là cơ sở để các nhà sản xuất và thi công tuân thủ.

Các phụ kiện giáo nêm không thể thiếu

Khi lắp dựng giàn giáo nêm, hệ phụ kiện giáo nêm đi kèm đóng vai trò quan trọng để hoàn thiện và đảm bảo an toàn toàn bộ kết cấu:

• Đế tăng (chân đế tăng): dùng để điều chỉnh cao độ giàn giáo

• Đầu nối đứng: kết nối các thanh chống đứng khi thi công nhiều tầng

• Chốt nêm: liên kết thanh ngang – đứng nhanh chóng và chắc chắn

• Khóa giàn giáo (Cùm xoay, cùm cố định): tăng cường liên kết với các thiết bị giàn giáo khác

• Mâm thao tác: sử dụng kết hợp khi thi công trên cao

Việc lựa chọn phụ kiện đúng chủng loại giúp tăng tính đồng bộ và an toàn cho toàn bộ hệ giàn giáo.

=>>> Xem thêm: Đừng mua phụ kiện giáo nêm nếu chưa biết những điều này!

Ưu điểm nổi bật của giàn giáo nêm

Không phải ngẫu nhiên mà giáo nêm trở thành lựa chọn hàng đầu cho nhiều nhà thầu. Hệ thống này sở hữu nhiều ưu điểm vượt trội giúp tối ưu hóa hiệu quả và an toàn trên công trường:

• Các mối liên kết nêm được thiết kế thông minh giúp khóa chặt các cấu kiện lại với nhau, tạo thành một khối vững chắc. Điều này giúp hệ thống giáo nêm chịu lực tốt hơn và giảm thiểu rung lắc, đảm bảo an toàn tuyệt đối cho người lao động.
• Thiết kế đơn giản, ít chi tiết rời và cơ chế lắp nêm linh hoạt giúp quá trình lắp dựng và tháo dỡ giáo nêm diễn ra nhanh gấp nhiều lần so với các loại giàn giáo truyền thống. Điều này trực tiếp tiết kiệm thời gian thi công và chi phí nhân công.
• Nhờ các thông số kỹ thuật giáo nêm được tính toán tối ưu và cấu trúc liên kết chặt chẽ, giáo nêm có khả năng chống đỡ các tải trọng nặng, đặc biệt phù hợp cho các sàn bê tông dày hoặc công trình có yêu cầu tải cao.
• Kích thước giáo nêm đa dạng và khả năng điều chỉnh cao độ, khoảng cách linh hoạt giúp giáo nêm có thể thích ứng với nhiều loại hình công trình, từ nhà phố đơn giản đến các tòa nhà phức tạp.
• Với thiết kế gọn gàng, các cấu kiện giáo nêm có thể được xếp chồng lên nhau một cách ngăn nắp sau khi tháo dỡ, tiết kiệm đáng kể không gian lưu kho và thuận tiện cho việc vận chuyển.

=>>> Xem thêm: Báo giá cho thuê giàn giáo nêm tại miền Nam ( Tháng 6/2025 )

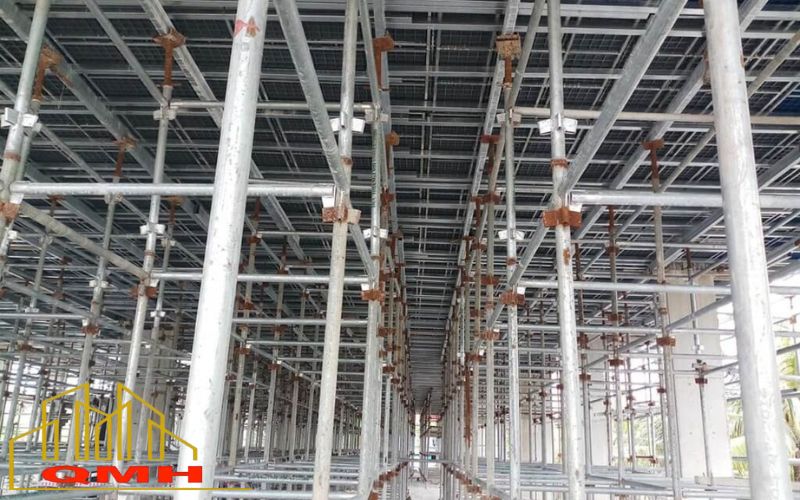

Thông số kỹ thuật giáo nêm tiêu chuẩn

Giáo nêm bao gồm nhiều cấu kiện khác nhau, mỗi loại đều có thông số kỹ thuật giáo nêm riêng biệt để đảm bảo sự liên kết chặt chẽ và khả năng chịu lực của toàn hệ thống.

Thanh chống đứng (chống đứng giáo nêm)

Đây là bộ phận chịu lực chính của hệ giáo nêm. Kích thước giáo nêm của cây chống đứng rất đa dạng:

• Độ dài: 0.5m, 1m, 1.5m, 2m, 2.5m, 3m. Việc lựa chọn chiều cao phụ thuộc vào chiều cao chống sàn và yêu cầu thiết kế.
• Độ dày ống thép: 1.6mm – 1.8mm – 2mm… Độ dày càng lớn, khả năng chịu tải càng cao.

• Đường kính ống thép: Thường là Ø49mm hoặc Ø42mm. Cây chống Ø49mm thường có khả năng chịu lực tốt hơn, được dùng cho các công trình tải trọng lớn.

• Chủng loại: Thép mạ kẽm hoặc thép nhúng nóng (đảm bảo chống ăn mòn tốt hơn).
• Thép tấm tai nêm: Thường dày 3.8mm, là nơi liên kết với thanh giằng ngang bằng chốt nêm. Khoảng cách giữa các tai nêm trên cây chống đứng thường là 500mm hoặc 1000mm.

Thanh giằng ngang (giằng ngang giáo nêm)

Thanh giằng ngang giúp liên kết các cây chống đứng lại với nhau, tạo thành hệ khung vững chắc và phân bổ lực. Kích thước giáo nêm của thanh giằng ngang bao gồm:

• Độ dài: 0.9m, 1.2m, 1.5m…
• Độ dày ống thép: Phổ biến từ 1.8mm – 2mm
• Đường kính ống thép: Thường là Ø42mm.
• Chủng loại: Thép mạ kẽm hoặc thép nhúng nóng.
• Thép tấm tai giằng: Dày khoảng 3.8mm, được hàn ở hai đầu thanh giằng để khớp vào tai nêm của cây chống.

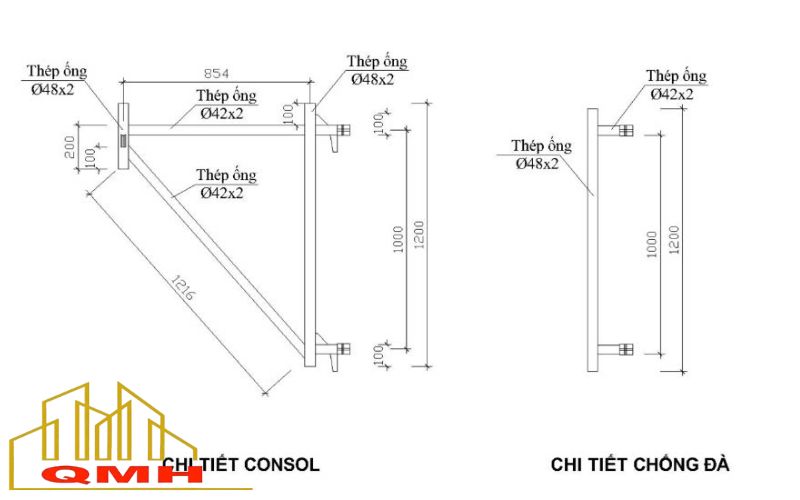

Chống đà giữa và chống đà biên (Consol)

• Độ dài: Phổ biến là 1m và 1.2m.
• Độ dày: 1.8mm – 2mm
• Đường kính ống thép: Thường là Ø42mm.
• Chủng loại: Mạ kẽm, mạ kẽm nhúng nóng.

Nên mua giáo nêm chất lượng ở đâu?

Nếu bạn đang tìm kiếm giáo nêm chất lượng cao, sản xuất theo đúng thông số kỹ thuật giáo nêm tiêu chuẩn, hãy liên hệ ngay Quang Minh Hưng – đơn vị chuyên sản xuất và cung cấp thiết bị giàn giáo xây dựng tại khu vực miền Nam.

Vì sao chọn Quang Minh Hưng?

• Sản phẩm được gia công trực tiếp tại xưởng, không qua trung gian.

• Kiểm soát chất lượng từ vật tư đầu vào đến từng mối hàn.

• Cung cấp đầy đủ giáo nêm, phụ kiện giáo nêm, mâm giàn giáo và cây chống.

• Báo giá rõ ràng, cạnh tranh, hỗ trợ vận chuyển tận nơi.

• Hỗ trợ tư vấn sản phẩm, báo giá 24/7.

Lời kết

Việc nắm rõ thông số kỹ thuật giáo nêm không chỉ giúp lựa chọn sản phẩm đúng tiêu chuẩn mà còn đảm bảo an toàn và hiệu quả thi công. Bên cạnh đó, hiểu về phụ kiện giáo nêm và kích thước giáo nêm phổ biến cũng là yếu tố quan trọng giúp nhà thầu tối ưu chi phí và tiến độ.
