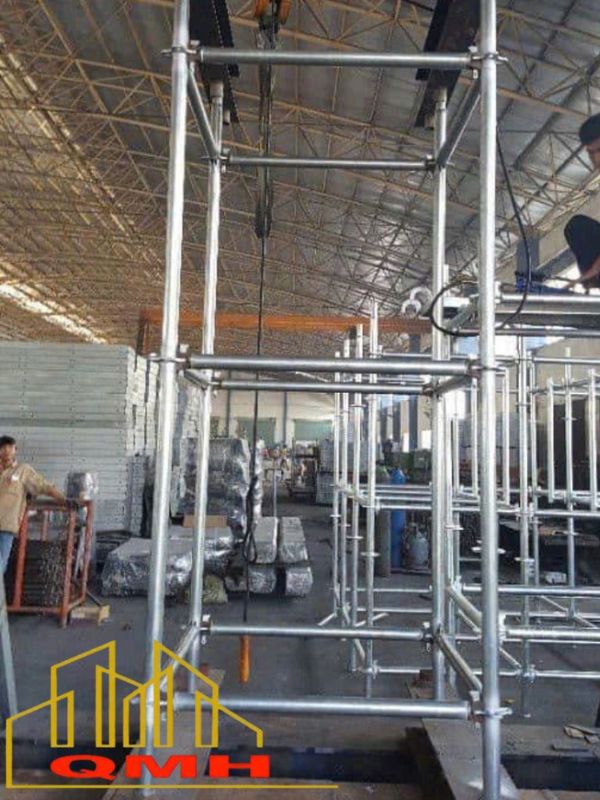

LẮP ĐẶT GIÀN GIÁO RINGLOCK – HƯỚNG DẪN CHI TIẾT

Hệ giàn giáo đĩa (Ringlock) là một loại giàn giáo hiện đại bậc nhất hiện nay, được đánh giá cao về độ an toàn, khả năng chịu lực và tiết kiệm nhân công. Tuy nhiên, việc lắp đặt giàn giáo Ringlock đúng kỹ thuật là điều kiện tiên quyết để phát huy tối đa hiệu quả thi công. Bài viết này sẽ giúp bạn hiểu rõ cách lắp giàn giáo Ringlock từ cơ bản đến nâng cao, phù hợp cho cả nhà thầu mới và đội thi công lâu năm.

Giàn Giáo Ringlock: Cấu tạo và Ưu điểm nổi bật

Trước khi đi sâu vào cách lắp đặt giàn giáo Ringlock, hãy cùng tìm hiểu về cấu tạo và những ưu điểm khiến nó trở thành lựa chọn hàng đầu cho nhiều công trình hiện đại.

Cấu tạo chính của hệ giàn giáo đĩa Ringlock

• Cây chống đứng: Là thanh thép thẳng đứng, trên thân có các đĩa hoa thị (ringlock) được hàn chắc chắn theo khoảng cách đều nhau, thường là 0.5m. Đây là bộ phận chịu lực chính và là nơi liên kết các cấu kiện khác.
• Thanh giằng ngang: Là thanh thép nằm ngang, có đầu nối dạng nêm hoặc lưỡi gà, được gài vào các lỗ trên đĩa hoa thị của cây chống đứng.
• Thanh giằng chéo: Thanh thép đặt chéo, dùng để tăng cường độ ổn định, chống biến dạng cho toàn hệ thống, đặc biệt quan trọng ở các giàn giáo cao. Cũng có đầu nối dạng nêm để gài vào đĩa hoa thị.
• Kích tăng U/Bằng: Dùng để điều chỉnh chiều cao chính xác của giàn giáo và truyền tải trọng xuống nền. Kích chân đặt dưới cùng, kích U đặt trên cùng để đỡ hệ cốp pha.
• Mâm giàn giáo: Sàn thao tác cho công nhân di chuyển và đặt vật tư.
• Thang giàn giáo: Lối lên xuống an toàn.

Ưu điểm nổi bật của hệ giàn giáo đĩa Ringlock

• Khả năng chịu tải cực lớn nhờ các mối liên kết chắc chắn và ổn định theo 8 hướng.
• Tiết kiệm thời gian và nhân công đáng kể so với các hệ giàn giáo truyền thống.
• Có thể lắp đặt theo nhiều hình dạng phức tạp, phù hợp với mọi kết cấu công trình.
• Thường được mạ kẽm nhúng nóng, chống ăn mòn hiệu quả, tuổi thọ cao.
• Giảm thiểu chi phí quản lý và thất thoát vật tư.

Hướng dẫn chi tiết cách lắp đặt giàn giáo Ringlock an toàn

Để lắp đặt giàn giáo Ringlock một cách an toàn và hiệu quả, cần tuân thủ quy trình chặt chẽ và các nguyên tắc an toàn cơ bản.

Bước 1: Chuẩn bị mặt bằng và vật tư

• Đảm bảo khu vực lắp đặt bằng phẳng, vững chắc. Nếu nền đất yếu, cần gia cố bằng tấm lót hoặc bê tông lót để phân tán tải trọng.
• Sắp xếp, phân loại các cấu kiện giàn giáo Ringlock. Loại bỏ ngay những chi tiết bị hư hỏng, cong vênh, gỉ sét nặng, hoặc không đạt tiêu chuẩn. Đảm bảo tất cả các chốt nêm hoạt động trơn tru.
• Biện pháp an toàn chung:
  • Rào chắn và đặt biển báo “Khu vực đang lắp đặt giàn giáo”, “Cấm vào” xung quanh khu vực thi công.
  • Đảm bảo đủ ánh sáng khi làm việc vào ban đêm.
  • Tất cả công nhân tham gia phải được trang bị đầy đủ bảo hộ lao động cá nhân: mũ, giày, găng tay, dây an toàn, áo phản quang. Dây an toàn phải được neo vào điểm cố định trong quá trình làm việc trên cao.
• Đảm bảo đội ngũ lắp đặt có kinh nghiệm, đã được huấn luyện về cách lắp giàn giáo Ringlock và an toàn lao động.

Bước 2: Lắp đặt chân đế và cây chống đứng đầu tiên

• Đặt các kích chân lên nền móng đã chuẩn bị.
• Điều chỉnh kích chân để đảm bảo tất cả các điểm đặt đều cân bằng và cùng một cao độ ban đầu.
• Gắn cây chống đứng đầu tiên vào kích chân.
• Đảm bảo cây chống đứng thẳng đứng tuyệt đối.

Bước 3: Lắp đặt thanh giằng ngang và giằng chéo (tầng đầu tiên)

• Gắn các thanh giằng ngang vào các đĩa hoa thị gần chân của cây chống đứng.
• Đầu nối dạng nêm của giằng ngang phải được gài chặt vào lỗ trên đĩa hoa thị và đóng chặt bằng búa.
• Đảm bảo các giằng ngang tạo thành một khung vuông hoặc chữ nhật vững chắc.
• Đối với các giàn giáo cao hoặc cần độ ổn định tuyệt đối ngay từ đầu, hãy lắp đặt các thanh giằng chéo.
• Giằng chéo thường được gắn theo đường chéo giữa các cây chống đứng của các khoang liền kề, tạo thành tam giác ổn định.

Bước 4: Lắp đặt các tầng tiếp theo

• Đặt cây chống đứng của tầng tiếp theo lên đầu cây chống đứng của tầng dưới (nếu có đầu nối) hoặc sử dụng bộ nối chuyên dụng. Đảm bảo mối nối chắc chắn.
• Tiếp tục lắp đặt các thanh giằng ngang và giằng chéo cho tầng mới.
• Luôn đảm bảo các mối nối được khóa chặt bằng chốt nêm.
• Trong quá trình lắp đặt, thường xuyên kiểm tra độ thẳng đứng của các cây chống và độ phẳng ngang của các giằng. Điều chỉnh kích tăng hoặc vị trí các cấu kiện nếu cần.

Bước 5: Lắp đặt sàn thao tác, thang và lan can

• Đặt các tấm mâm giàn giáo lên các thanh giằng ngang. Đảm bảo các móc khóa của mâm được gài chặt vào thanh giằng để tránh xê dịch.
• Gắn các thang leo hoặc cầu thang bộ vào vị trí đã thiết kế, đảm bảo chắc chắn và có tay vịn an toàn.
• Tại mọi sàn thao tác có độ cao từ 2m trở lên, phải lắp đặt hệ thống lan can đầy đủ bao gồm:
  • Thanh vịn trên (cao 90-110cm).
  • Thanh vịn giữa (cao 45-60cm).
  • Thanh chắn chân (cao 15-20cm) để ngăn vật liệu rơi xuống.

Bước 6: Neo giằng vào công trình

• Đây là bước cực kỳ quan trọng, đặc biệt khi lắp đặt giàn giáo Ringlock với chiều cao lớn hoặc ở khu vực có gió mạnh.
• Giàn giáo phải được neo/giằng chắc chắn vào kết cấu cố định của công trình tại các vị trí và khoảng cách đã được tính toán trong bản vẽ thiết kế.
• Đảm bảo sử dụng các loại cùm, kẹp, ty ren, và vật tư neo giằng phù hợp, có khả năng chịu lực kéo và đẩy.

Bước 7: Kiểm tra và nghiệm thu

• Toàn bộ hệ thống phải được kiểm tra kỹ lưỡng bởi người có thẩm quyền (giám sát an toàn, kỹ sư).
• Kiểm tra độ cân bằng, độ thẳng đứng, độ chắc chắn của tất cả các mối nối, các chi tiết khóa, và các điểm neo giằng.
• Đảm bảo tất cả các biện pháp an toàn đã được thực hiện đầy đủ.
• Chỉ khi giàn giáo được xác nhận là an toàn và phù hợp với thiết kế, mới được phép đưa vào sử dụng.

Một số lưu ý quan trọng khi lắp đặt giàn giáo Ringlock

• Người thi công phải được huấn luyện an toàn lao động.
• Luôn tuân thủ tải trọng thiết kế cho phép của hệ giàn giáo đĩa.
• Tuyệt đối không làm việc trên giàn giáo khi có mưa to, gió lớn (từ cấp 5 trở lên), hoặc sấm sét.
• Các cấu kiện Ringlock nên được bảo quản đúng cách để tránh hư hỏng, cong vênh, gỉ sét trước và sau khi sử dụng.
• Kiểm tra và bảo dưỡng giàn giáo thường xuyên trong suốt quá trình sử dụng để phát hiện và khắc phục kịp thời các hư hỏng.
• Việc tháo dỡ hệ giàn giáo đĩa phải được thực hiện theo trình tự ngược lại với lắp đặt, từ trên xuống dưới, từ ngoài vào trong, và dưới sự giám sát chặt chẽ.

=>>> Xem thêm: Tháo dỡ giàn giáo sao cho nhanh chóng mà vẫn đảm bảo an toàn?

Quang Minh Hưng – Đơn vị sản xuất giàn giáo Ringlock uy tín

Quang Minh Hưng là đơn vị chuyên sản xuất và cung cấp giàn giáo Ringlock chất lượng cao, đạt chuẩn an toàn thi công:

• Sản phẩm mạ kẽm chống gỉ vượt trội.

• Hệ giàn giáo Ringlock mới 100% – đúng kỹ thuật.

• Gia công chính xác, chuẩn đĩa 8 lỗ, phù hợp mọi công trình.

• Có sẵn các loại thanh ngang.

• Đầy đủ bộ: trụ, ngang, chéo, mâm, kích tăng, đầu nối, đế chân.

• Giá cạnh tranh, hỗ trợ vận chuyển toàn miền Nam.

Kết luận

Việc lắp đặt giàn giáo Ringlock đúng kỹ thuật sẽ giúp tối ưu an toàn và hiệu quả thi công. Đầu tư hệ giàn giáo đĩa thay vì thuê rời rạc là bước đi thông minh cho các nhà thầu chuyên nghiệp. Nếu bạn đang tìm nơi mua giàn giáo Ringlock chất lượng, giá tốt, hãy liên hệ ngay với Quang Minh Hưng – chúng tôi sẵn sàng tư vấn và cung cấp giải pháp tối ưu nhất cho từng dự án!
