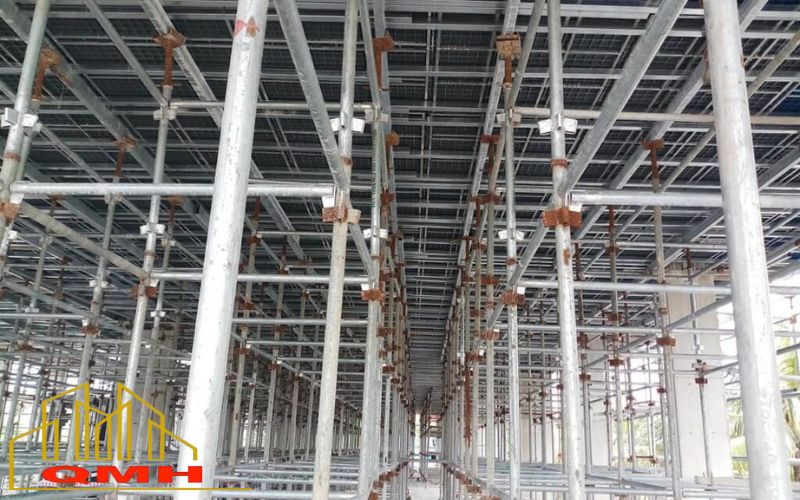

TƯ VẤN CHỌN KÍCH THƯỚC GIÀN GIÁO NÊM

Việc lựa chọn kích thước giàn giáo nêm phù hợp là yếu tố then chốt để đảm bảo an toàn, tiết kiệm chi phí và tối ưu hóa hiệu quả thi công. Giàn giáo nêm với cấu tạo linh hoạt và khả năng chịu lực cao đã trở thành lựa chọn hàng đầu cho nhiều công trình. Để đưa ra quyết định đúng đắn, bạn cần xem xét các yếu tố kỹ thuật và yêu cầu cụ thể của dự án.

GIÀN GIÁO NÊM LÀ GÌ?

Giàn giáo nêm (còn gọi là giàn giáo vietform) là hệ chống sàn hiện đại, chuyên dùng cho thi công sàn bê tông cốt thép, đặc biệt là các công trình cao tầng, nhà công nghiệp, cầu đường, hầm móng…

Ưu điểm nổi bật của giàn giáo nêm là:

• Lắp dựng nhanh, tháo gỡ dễ

• Chịu tải tốt, ổn định, an toàn

• Thiết kế đồng bộ và linh hoạt, phù hợp nhiều loại mặt bằng

=>>> Xem thêm: Giàn giáo nêm – Hệ giàn giáo hiện đại, an toàn, đáng dùng nhất 2025

THÀNH PHẦN CHÍNH CỦA GIÀN GIÁO NÊM VÀ KÍCH THƯỚC PHỔ BIẾN

Để tư vấn lựa chọn kích thước, trước hết cần nắm rõ các cấu kiện cơ bản của giàn giáo nêm và các kích thước tiêu chuẩn của chúng:

Cây chống đứng (Cây chống nêm)

• Vai trò: Chịu lực thẳng đứng chính, truyền tải trọng.
• Kích thước phổ biến (chiều cao): 0.5m, 1.0m, 1.5m, 2.0m, 2.5m, 3.0m.
• Đường kính ống: Ø49mm hoặc Ø60mm.
• Độ dày ống: 1.8mm – 2.2mm (hoặc hơn).

=> Lưu ý: Trên thân cây chống đứng có các tai giằng (bát nêm) được hàn cố định theo khoảng cách đều (thường là 50cm) để lắp các thanh giằng ngang.

Thanh giằng ngang giàn giáo nêm

• Vai trò: Liên kết các cây chống đứng, tạo khung ổn định, chịu lực ngang và đỡ mâm thao tác.
• Kích thước phổ biến (chiều dài): 0.45m, 0.5m, 0.6m, 1.0m, 1.2m, 1.5m.

=> Lưu ý: Chiều dài thanh giằng ngang quyết định khoảng cách giữa các cây chống đứng và kích thước của hệ giàn giáo nêm.

Chống đà, chống consol

• Chống đà: Chống đỡ theo phương thẳng, hỗ trợ cây chống nêm
• Chống consol: Chống đỡ phía ngoài, thường dùng cho chống đỡ ban công, gác mái…

=>>> Xem thêm: Một hệ giàn giáo nêm gồm những gì?  –  Một hệ giàn giáo Ringlock gồm những gì?

Kích tăng (Kích U và kích bằng)

• Vai trò: Điều chỉnh độ cao giàn giáo linh hoạt.
• Kích thước phổ biến (chiều dài ren): 0.5m, 0.6m, 0.8m.

=>>> Xem thêm: Sử dụng kích tăng U trên giàn giáo có đầu nối

YẾU TỐ QUYẾT ĐỊNH KÍCH THƯỚC GIÀN GIÁO NÊM

Kích thước giàn giáo nêm có thể được xác định dựa trên một số yếu tố quan trọng sau:

Chiều cao sàn chống đỡ

• Đây là yếu tố quan trọng nhất. Bạn cần tính toán tổng chiều cao từ mặt đất (hoặc mặt sàn dưới) đến đáy dầm/sàn cần chống.
• Cách chọn: Chọn cây chống nêm có chiều cao phù hợp nhất với chiều cao sàn, kết hợp với kích tăng để điều chỉnh chính xác.
• Ví dụ: Nếu sàn cao 3.8m, bạn có thể dùng cây chống 3.0m kết hợp kích tăng 0.8m. Hoặc cây 2.5m + cây 1.0m + kích tăng. Cố gắng tối ưu hóa việc dùng 1 cây chống chính và 1 kích tăng.

=> Lưu ý: Chiều cao của cây chống đứng không phải là chiều cao chống tối đa. Chiều cao tối đa sẽ là tổng chiều cao cây chống + chiều dài tối đa của kích tăng (thường là 0.5m – 0.8m), trừ đi chiều dài phần ống lồng vào nhau. Luôn đảm bảo phần kích tăng còn đủ ống lồng vào để an toàn.

Khẩu độ dầm/ Khoảng cách cột

• Khẩu độ dầm và khoảng cách cột sẽ quyết định khoảng cách giữa các hàng giàn giáo và mật độ bố trí giàn giáo.
• Cách chọn: Chọn chiều dài thanh giằng ngang sao cho phù hợp với việc bố trí các modul giàn giáo dưới dầm và sàn.
• Ví dụ: Nếu dầm có khẩu độ 6m, bạn có thể bố trí các modul giàn giáo với thanh giằng ngang 1.0m hoặc 1.2m để chia đều và đỡ dầm hiệu quả.

=> Lưu ý: Khoảng cách giữa các cây chống đứng càng lớn thì tải trọng tập trung lên mỗi cây càng cao, đòi hỏi cây chống và hệ giằng phải chịu lực tốt hơn.

Tải trọng thiết kế sàn

• Bao gồm tải trọng bản thân sàn bê tông, tải trọng thi công (người, vật tư, thiết bị), và tải trọng dự phòng. Tải trọng này sẽ quyết định độ dày của ống thép của cây chống đứng và thanh giằng.
• Đối với sàn tải trọng nhẹ (nhà dân dụng), có thể dùng cây chống D42, độ dày 1.6mm – 1.8mm.
• Đối với sàn tải trọng trung bình đến nặng (nhà cao tầng, sàn công nghiệp), nên dùng cây chống D49, độ dày 1.8mm – 2.0mm.
• Các hệ giàn giáo nêm có tải trọng cực lớn có thể dùng ống D60 với độ dày cao hơn.

=> Lưu ý: Độ dày thép ảnh hưởng trực tiếp đến khả năng chịu nén và ổn định của cây chống.

Điều kiện mặt bằng thi công

• Mặt bằng bằng phẳng hay gồ ghề: Ảnh hưởng đến việc lựa chọn kích tăng (chiều dài ren) và số lượng.
• Không gian hạn chế: Trong một số không gian hẹp, việc sử dụng các modul giàn giáo nhỏ (thanh giằng ngang ngắn) sẽ linh hoạt hơn.

Phương án thi công và yêu cầu an toàn

• Mật độ bố trí giàn giáo: Các tiêu chuẩn an toàn và biện pháp thi công sẽ quy định mật độ giàn giáo cần thiết.
• Sử dụng giằng chéo: Đối với hệ giàn giáo nêm cao, bắt buộc phải có giằng chéo để tăng cường độ ổn định chống lật.

=>>> Xem thêm: Hướng dẫn lắp dựng giàn giáo đúng cách

THÔNG SỐ KỸ THUẬT GIÀN GIÁO NÊM

Về kích thước giàn giáo nêm là rất đa dạng và phong phú. Tùy nhu cầu thi công giáo nêm của khách hàng yêu cầu mà sẽ có những loại kích thước khác nhau. Đối với những công trình lớn hơn sẽ cần những kiểu kích thước tối ưu hơn để đảm bảo được kết quả thi công công trình hiện hữu đó. Dưới đây là thông số kỹ thuật chuẩn về các bộ phận của hệ giàn giáo nêm:

 Cây chống đứng: Tùy thuộc vào kích thước từng công trình mà ta sử dụng cây chống đứng có chiều dài khác nhau như : 1000mm ; 1500mm ; 2000mm ; 2700mm ; 3000mm.

Thanh giằng ngang: Thanh giằng ngang giàn giáo nêm có tác dụng giằng các cây giáo nêm lại thành một hệ vững chắc. Thanh giằng ngang thường sử dụng ống D42 độ dày 1.8 ly hoặc 2 ly. Kích thước: 600mm – 1150mm – 1200mm.

Cây chống đà: kích thước 1000mm – 1200mm.

Cây chống consol : kích thước : 850mm x 1000mm

LỜI KHUYÊN KHI CHỌN KÍCH THƯỚC GIÀN GIÁO NÊM

• Tham khảo bản vẽ biện pháp thi công: Đây là nguồn thông tin quan trọng nhất, thường do kỹ sư kết cấu hoặc kỹ sư thi công lập, chỉ rõ mật độ, cao độ, và loại giàn giáo cần thiết.
• Tính toán và tư vấn từ chuyên gia: Nếu không có bản vẽ biện pháp thi công, hãy tìm đến các chuyên gia hoặc nhà cung cấp giàn giáo uy tín. Họ có kinh nghiệm và công cụ tính toán để tư vấn kích thước và số lượng phù hợp, đảm bảo khả năng chịu lực và an toàn.
• Ưu tiên tính đồng bộ: Luôn chọn mua các cấu kiện giàn giáo nêm đồng bộ từ một nhà sản xuất để đảm bảo tính tương thích, dễ dàng lắp đặt và an toàn.
• Dự phòng: Cần dự phòng một số cấu kiện với kích thước khác nhau (ví dụ: một vài cây chống ngắn hơn, dài hơn) để xử lý các tình huống phát sinh trên công trường.
• Kiểm tra thực tế: Khi nhận hàng, cần kiểm tra kỹ độ dày ống, kích thước và chất lượng mối hàn để đảm bảo đúng như yêu cầu đã đặt hàng.

QUANG MINH HƯNG – GIÀN GIÁO NÊM ĐA DẠNG KÍCH THƯỚC

Nếu bạn đang tìm một đơn vị phân phối giàn giáo vietform chất lượng, đầy đủ kích thước, thì Công ty Thiết bị xây dựng Quang Minh Hưng là lựa chọn đáng tin cậy tại khu vực miền Nam.

Quang Minh Hưng cung cấp đa dạng kích thước giàn giáo nêm

• Cây chống nêm: Độ dài 1m – 1.5m – 2m – 2.5m – 3m. Ống D49, dày 1.8-2ly

• Giằng ngang: Độ dài 0.6m đến 2m. Ống D42, dày 1.8-2ly

• Chống đà, chống consol:  Độ dài 1m. Ống D42, dày 1.8-2ly

• Đầu u – Chân đế – Tăng chỉnh: sẵn kho, hỗ trợ giao nhanh

• Ngoài ra, các kích thước này có thể thay đổi tuỳ theo yêu cầu từ khách hàng

Cam kết chất lượng

• Chúng tôi sử dụng nguồn nguyên liệu chất lượng, đảm bảo độ bền và an toàn cho các sản phẩm giàn giáo nêm của mình. Tất cả các bộ phận đều được kiểm tra kỹ lưỡng trước khi đưa ra thị trường.
• Đa dạng mẫu mã, kích thước: Cung cấp các loại giàn giáo nêm với nhiều kích thước và mẫu mã khác nhau, đáp ứng đa dạng nhu cầu của khách hàng, bất kể công trình có quy mô lớn hay nhỏ.
• Đội ngũ nhân viên luôn sẵn sàng hỗ trợ khách hàng từ khâu tư vấn, lựa chọn sản phẩm phù hợp đến giao hàng.
• Với quy mô hoạt động lớn và nhiều năm kinh nghiệm, Quang Minh Hưng có thể cung cấp sản phẩm giàn giáo nêm với mức giá hợp lý. Đồng thời, chính sách bảo hành rõ ràng, đảm bảo quyền lợi cho khách hàng.
