KÍCH THƯỚC GIÀN GIÁO TIÊU CHUẨN HIỆN NAY LÀ BAO NHIÊU?

Khi thi công công trình, việc chọn đúng kích thước giàn giáo không chỉ giúp dựng giáo vững, tiết kiệm chi phí, mà còn đảm bảo an toàn tuyệt đối cho công nhân khi thi công trên cao. Vậy hiện nay trên thị trường có những loại giàn giáo khung, nêm, ringlock với các kích thước nào phổ biến? Hãy cùng Quang Minh Hưng tìm hiểu!

KHÁI QUÁT VỀ KÍCH THƯỚC GIÀN GIÁO TIÊU CHUẨN

Khó có thể đưa ra một “kích thước tiêu chuẩn” chung cho tất cả các loại giàn giáo, bởi mỗi hệ giàn giáo (khung, nêm, Ringlock) đều được thiết kế với các cấu kiện module riêng biệt để tối ưu hóa cho từng mục đích sử dụng. Tuy nhiên, có những dải kích thước phổ biến được các nhà sản xuất áp dụng để đảm bảo tính đồng bộ và dễ dàng lắp ghép.

Các thông số kích thước giàn giáo cơ bản cần quan tâm:

• Chiều cao khung/cây chống đứng: Chiều cao của các cấu kiện chính chịu lực theo phương thẳng đứng.
• Chiều rộng: Khoảng cách giữa hai hàng cột chống hoặc hai khung giàn giáo.
• Chiều dài/khoảng cách nhịp: Khoảng cách giữa các cây chống đứng hoặc giữa các khung giàn giáo theo phương ngang.
• Đường kính và độ dày ống thép: Đường kính ngoài và độ dày thành ống của các cấu kiện (ống đứng, ống giằng).

=>>> Xem thêm: Tháo dỡ giàn giáo sao cho nhanh mà vẫn an toàn?

KÍCH THƯỚC TIÊU CHUẨN CỦA CÁC LOẠI GIÀN GIÁO THÔNG DỤNG

Hiện nay, các loại giàn giáo phổ biến nhất trên thị trường xây dựng Việt Nam bao gồm: Giàn giáo Khung (Giáo H), Giàn giáo Nêm và Giàn giáo Ringlock (Giáo đĩa). Mỗi loại có những kích thước tiêu chuẩn riêng biệt:

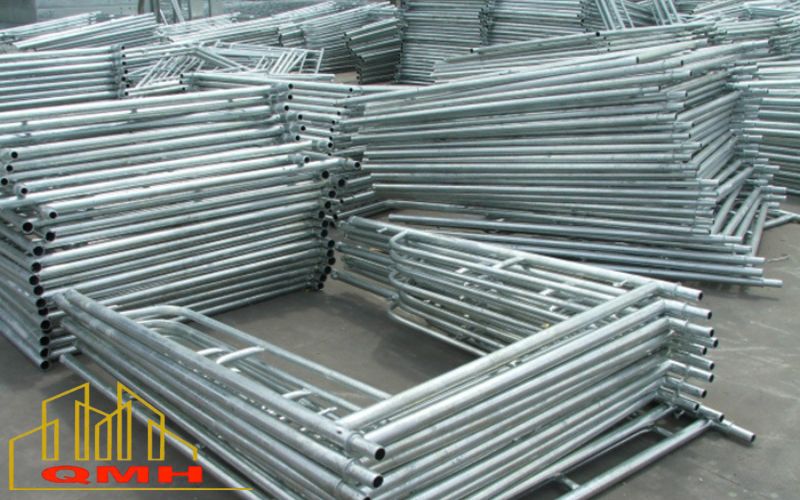

Kích thước giàn giáo khung (Giáo H)

Giàn giáo khung là loại giàn giáo truyền thống và phổ biến nhất, được ghép từ các khung thép hình chữ H.

Kích thước khung (Cao x Rộng):

• 1700mm x 1250mm: Loại khung cao nhất, thường dùng cho các tầng cao.
• 1530mm x 1250mm: Kích thước rất phổ biến, còn gọi là giàn giáo 1m53.
• 1200mm x 1250mm: Thường dùng cho các tầng thấp hơn hoặc khu vực có chiều cao hạn chế.
• 900mm x 1250mm: Còn gọi là khung lửng, dùng cho các vị trí đặc biệt thấp hoặc làm tầng đầu tiên.

Lưu ý: Chiều rộng 1250mm là kích thước tiêu chuẩn chung cho hầu hết các loại khung giàn giáo H, đảm bảo đủ không gian cho công nhân di chuyển và đặt vật tư.

Kích thước thanh giằng chéo:

• 1960mm: Dùng cho khung cao 1700mm và 1530mm.
• 1710mm: Dùng cho khung cao 1200mm và 900mm.

Đường kính và độ dày ống thép:

• Ống đứng khung: Thường là Ø42mm hoặc Ø49mm.
• Độ dày ống: Phổ biến từ 1.6mm, 1.8mm, 2.0mm (đây là các độ dày phổ biến được sử dụng, còn tùy thuộc vào yêu cầu tải trọng của công trình).
• Ống giằng chéo: Thường là Ø21mm hoặc Ø27mm.

Mâm giàn giáo (Sàn thao tác):

• Kích thước phổ biến: 1600mm x 300mm hoặc 1600mm x 360mm.

=>>> Xem thêm: Giằng chéo giàn giáo 1.71m – Tối ưu cho khung 1.7m

Kích thước giàn giáo nêm

Giàn giáo nêm là hệ giàn giáo module được liên kết bằng các nêm và tai nêm, mang lại sự linh hoạt và khả năng chịu tải tốt hơn giàn giáo khung.

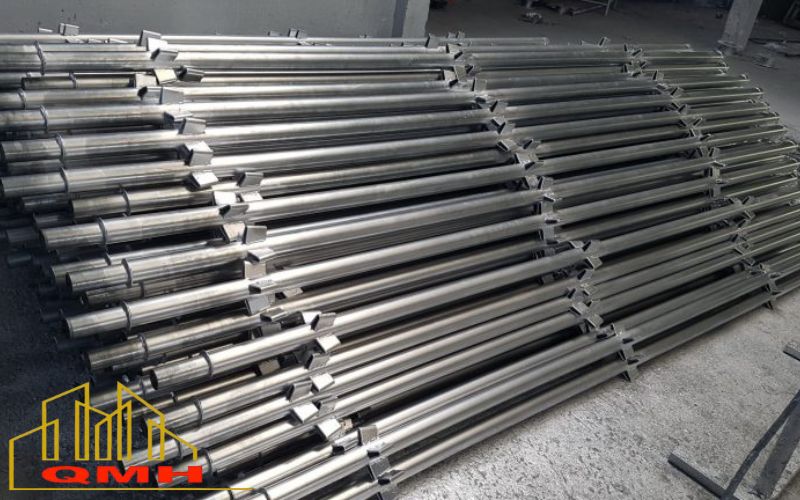

Kích thước cây chống đứng: (Ống thép Ø49mm hoặc Ø42mm, độ dày ống thường 1.8mm – 2.0mm )

• 3000mm (3m)
• 2500mm (2.5m)
• 2000mm (2m)
• 1500mm (1.5m)
• 1000mm (1m)
• 500mm (0.5m)

Kích thước thanh giằng ngang: (Ống thép Ø42mm, độ dày ống thường 1.8mm)

• 1500mm
• 1200mm
• 1000mm
• 600mm
• 500mm
• 450mm

Kích thước chống đà giữa:

• Phổ biến 1200mm hoặc 1000mm (dùng để đỡ dầm giữa nhịp).

Kích thước chống consol:

• Phổ biến 1200mm x 850mm (dùng để mở rộng sàn thao tác hoặc đỡ dầm biên).

=>>> Xem thêm: Giá giàn giáo nêm Quang Minh Hưng 2025 giá siêu ưu đãi

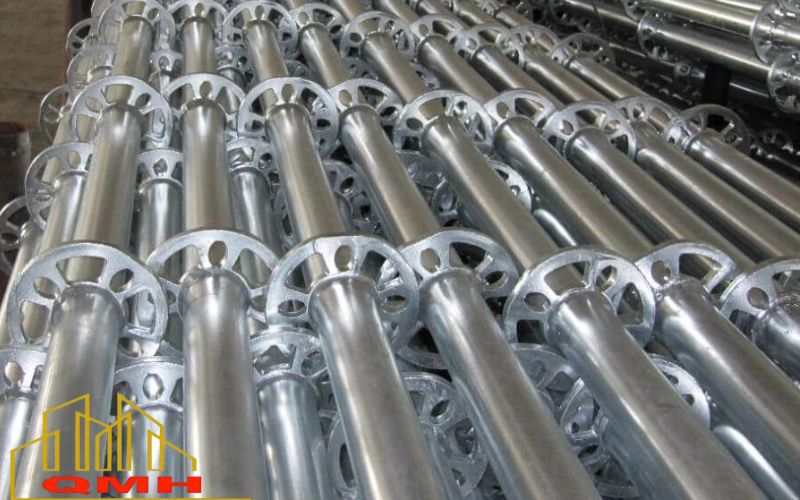

Kích thước giàn giáo Ringlock (Giáo đĩa)

Giàn giáo Ringlock là hệ giàn giáo tiên tiến nhất, nổi bật với các đĩa hoa thị và khả năng liên kết đa hướng.

Kích thước cây chống đứng: (Ống thép Ø49mm hoặc Ø60mm, độ dày ống thường từ 1.8mm trở lên)

• 3000mm (3m)
• 2500mm (2.5m)
• 2000mm (2m)
• 1500mm (1.5m)
• 1000mm (1m)
• 500mm (0.5m)
• Đĩa hoa thị: Độ dày tiêu chuẩn khoảng 8mm – 10mm, có 8 lỗ (hoặc 4 lỗ) để kết nối giằng.

Kích thước thanh giằng ngang: (Ống thép Ø42mm hoặc Ø49mm, độ dày ống thường 1.8mm – 2.0mm)

• 1450mm
• 1150mm
• 950mm
• 450mm

Kích thước thanh giằng chéo: (Tương tự giằng ngang về đường kính và độ dày)

• Được sản xuất theo các chiều dài cụ thể để tạo góc chéo chuẩn với các chiều cao và chiều dài giằng ngang tương ứng (ví dụ: giằng chéo cho khung 1.5×1.5m, 1.5×1.2m…).

=>>> Xem thêm: Cấu tạo giàn giáo Ringlock – Vai trò từng chi tiết trong hệ

HƯỚNG DẪN LỰA CHỌN KÍCH THƯỚC GIÀN GIÁO PHÙ HỢP

Việc lựa chọn kích thước giàn giáo phù hợp là một quyết định quan trọng, ảnh hưởng trực tiếp đến hiệu quả kinh tế và đặc biệt là an toàn của công trình. Dưới đây là các yếu tố cần xem xét khi lựa chọn:

Tính chất và quy mô công trình:

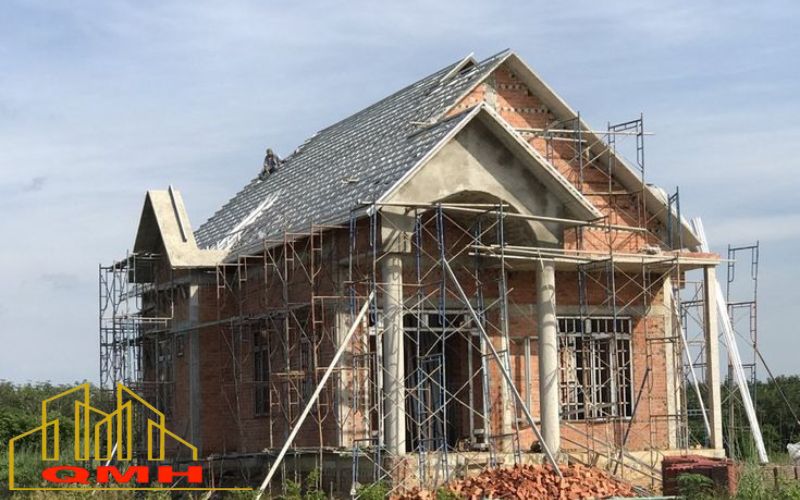

• Công trình dân dụng nhỏ (nhà phố, biệt thự): Giàn giáo khung (Giáo H) thường là lựa chọn phổ biến và tiết kiệm chi phí do tính đơn giản và dễ lắp đặt. Kích thước khung 1530mm x 1250mm hoặc 1700mm x 1250mm thường được ưu tiên.
• Công trình công nghiệp, cầu đường, nhà cao tầng: Các hệ giàn giáo như giàn giáo Nêm hoặc giàn giáo Ringlock sẽ là lựa chọn tối ưu. Chúng có khả năng chịu tải lớn hơn, linh hoạt hơn trong việc tạo hình và đặc biệt là đảm bảo an toàn cao hơn cho các công trình có độ phức tạp và chiều cao lớn.
• Mục đích sử dụng: Giàn giáo bao che, giàn giáo chống sàn, hay giàn giáo thi công chuyên dụng sẽ có những yêu cầu về kích thước và hệ thống liên kết khác nhau.

Tải trọng thiết kế:

• Đây là yếu tố quan trọng nhất. Cần tính toán hoặc tham khảo thiết kế kết cấu để xác định tải trọng tối đa mà giàn giáo phải chịu (tải trọng bản thân giàn giáo, tải trọng người, vật tư, thiết bị, tải trọng bê tông tươi…).
• Dựa trên tải trọng này, lựa chọn loại giàn giáo (khung, nêm, Ringlock) và đặc biệt là độ dày ống thép của các cấu kiện chính (cây chống đứng, thanh giằng) sao cho phù hợp.

Chiều cao và không gian thi công:

• Chiều cao công trình: Đối với các công trình cao, hệ giàn giáo nêm hoặc Ringlock sẽ phù hợp hơn để giảm số lượng mối nối và tăng tốc độ lắp đặt.
• Không gian làm việc: Chiều rộng của giàn giáo (1250mm cho giáo khung, hoặc khoảng cách nhịp giằng ngang cho giáo nêm/Ringlock) cần đủ rộng để công nhân di chuyển, thao tác an toàn và đặt vật liệu. Nếu không gian hẹp, cần cân nhắc các giải pháp giàn giáo chuyên biệt hoặc bố trí giàn giáo linh hoạt hơn.

Tính linh hoạt và khả năng tùy biến:

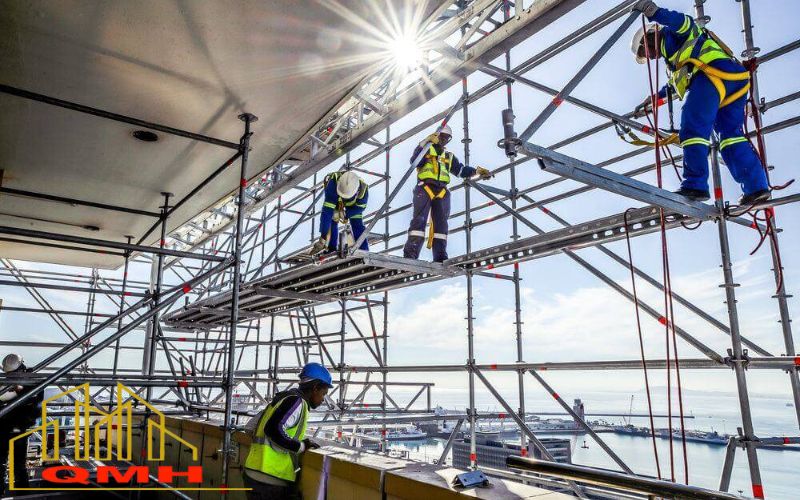

• Nếu công trình có nhiều góc cạnh phức tạp, hình dáng không đều, hoặc yêu cầu thay đổi cấu hình giàn giáo thường xuyên, Giàn giáo Ringlock sẽ là lựa chọn tối ưu nhờ khả năng kết nối đa hướng của đĩa hoa thị. Giàn giáo nêm cũng mang lại sự linh hoạt cao hơn so với giàn giáo khung.

Ngân sách và thời gian thi công:

• Giàn giáo khung thường có chi phí đầu tư ban đầu thấp hơn.
• Giàn giáo nêm và Ringlock có chi phí ban đầu cao hơn nhưng lại tiết kiệm chi phí nhân công, rút ngắn thời gian lắp đặt/tháo dỡ, và có độ bền, khả năng tái sử dụng cao hơn, mang lại hiệu quả kinh tế lâu dài cho các dự án lớn.

Tuân thủ tiêu chuẩn an toàn:

• Luôn đảm bảo rằng giàn giáo được lựa chọn và lắp đặt tuân thủ các tiêu chuẩn an toàn hiện hành của Việt Nam (TCVN 13662:2023) và các quy định an toàn lao động của địa phương. Việc sử dụng giàn giáo đúng kích thước và đạt chất lượng là yếu tố cốt lõi để phòng tránh tai nạn.

MUA GIÀN GIÁO ĐỦ KÍCH THƯỚC – ĐÚNG CHUẨN Ở ĐÂU?

Quang Minh Hưng – nhà sản xuất và phân phối giàn giáo xây dựng hàng đầu khu vực miền Nam:

• Cung cấp đầy đủ kích thước giàn giáo khung, nêm, ringlock

• Sản phẩm mạ kẽm chính phẩm loại 1, mối hàn chắc chắn.

• Đồng bộ phụ kiện: thang, mâm, cây chống, kích tăng…

• Sản xuất tại xưởng – giá tốt – giao hàng nhanh toàn khu vực

LỜI KẾT

Việc nắm rõ kích thước giàn giáo tiêu chuẩn của từng loại là yếu tố then chốt để lựa chọn thiết bị phù hợp, lập kế hoạch thi công chính xác và quan trọng nhất là đảm bảo an toàn tuyệt đối cho người lao động trên công trường. Các nhà thầu và kỹ sư cần luôn ưu tiên sử dụng giàn giáo có nguồn gốc rõ ràng, đạt các tiêu chuẩn chất lượng quy định để tối thiểu hóa rủi ro và tối đa hóa hiệu quả dự án.

Chọn đúng kích thước giàn giáo = Tiết kiệm chi phí + Đảm bảo an toàn + Thi công hiệu quả!

QUANG MINH HƯNG – Chuyên gia giàn giáo chuẩn kích thước – Chất lượng – Giao nhanh – Giá tận xưởng!
