HỆ THỐNG GIÀN GIÁO NÊM – HƯỚNG DẪN LẮP DỰNG ĐƠN GIẢN

Giàn giáo nêm ngày càng khẳng định vị thế là một trong những giải pháp giàn giáo hiện đại và hiệu quả nhất trong ngành xây dựng, đặc biệt trong vai trò chống đỡ sàn, dầm. Với ưu điểm về độ vững chắc, an toàn cao và khả năng lắp dựng nhanh chóng, hệ giàn giáo nêm đã trở thành lựa chọn hàng đầu cho nhiều nhà thầu.

Tuy nhiên, để tối ưu hóa những lợi ích này, việc lắp dựng đúng cách là vô cùng quan trọng. Bài viết này sẽ cung cấp hướng dẫn lắp dựng hệ thống giàn giáo nêm một cách đơn giản, an toàn, đồng thời giải đáp thắc mắc về cách tính giáo nêm, các loại giằng giáo nêm và kích thước giàn giáo nêm phổ biến.

Hệ thống giàn giáo nêm là gì?

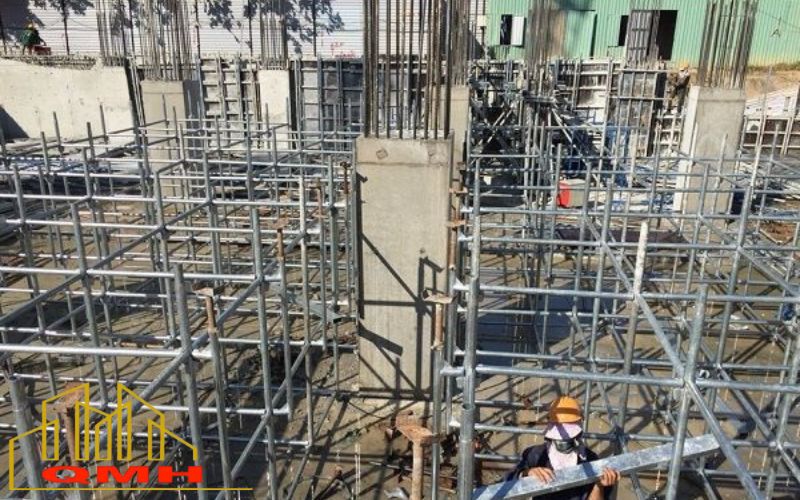

Hệ thống giàn giáo nêm là một loại giàn giáo được cấu tạo từ các cây chống đứng có gắn tai nêm, liên kết với các thanh giằng ngang, giằng chéo bằng cơ chế khóa nêm chắc chắn. Sự liên kết này tạo thành một khung đỡ vững chãi, có khả năng chịu tải trọng lớn.

Hệ giàn giáo nêm được ưu tiên sử dụng bởi những lý do chính:

• Liên kết khóa nêm vững chắc giúp giàn giáo không bị xê dịch, đảm bảo an toàn tuyệt đối.
• Lắp đặt và tháo dỡ nhanh chóng, tiết kiệm thời gian và chi phí nhân công.
• Có thể điều chỉnh và thích nghi với nhiều loại địa hình và cấu trúc công trình khác nhau.
• Đặc biệt hiệu quả trong việc chống đỡ sàn, dầm bê tông.

Các thành phần chính của hệ thống giàn giáo nêm

Để lắp dựng hệ giàn giáo nêm hiệu quả, cần nắm rõ các thành phần cơ bản của nó:

• Cây chống đứng: Là bộ phận chịu lực chính theo phương thẳng đứng. Các cây chống đứng có nhiều kích thước giàn giáo nêm khác nhau như 0.5m, 1m, 1.5m, 2m, 2.5m, 3m, cho phép điều chỉnh chiều cao linh hoạt. Trên thân cây chống đứng có các tai nêm được hàn chắc chắn.

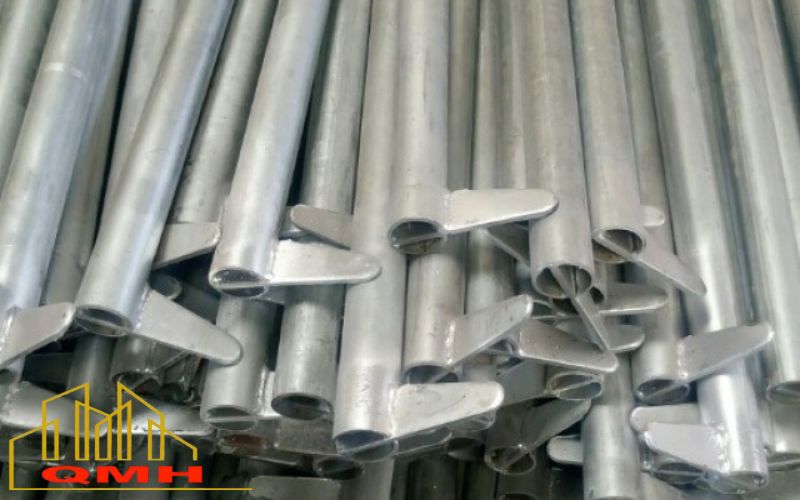

• Giằng ngang: Là các thanh thép nằm ngang, có đầu nêm để liên kết với tai nêm trên cây chống đứng, tạo thành khung cứng vững theo chiều ngang. Có các kích thước giàn giáo nêm giằng ngang phổ biến như 0.45m, 0.9m, 1.2m, 1.45m.
• Chống đà: Là các thanh giằng phụ dùng để gia cố, tăng cường độ ổn định và khả năng chịu tải cho hệ thống, đặc biệt khi giàn giáo nêm được sử dụng làm giàn giáo chống đỡ tải trọng lớn.
• Chống consol: Là phụ kiện mở rộng, được gắn vào hệ thống giàn giáo để tạo thêm không gian sàn thao tác bên ngoài hoặc hỗ trợ đỡ các dầm, kết cấu đặc biệt một cách linh hoạt.
• Kích tăng: Dùng để điều chỉnh độ cao ban đầu (kích tăng bằng) và đỡ xà gồ, dầm phía trên (kích tăng U), đảm bảo hệ thống thẳng hàng và chịu lực tốt.
• Đầu nối: Dùng để nối các cây chống đứng lại với nhau khi cần đạt chiều cao lớn.
• Mâm giàn giáo: Được đặt trên các thanh giằng ngang để tạo mặt bằng làm việc an toàn cho công nhân.

=>>> Xem thêm: Kích tăng có tác dụng gì trong hệ giàn giáo xây dựng?

Hướng dẫn lắp dựng hệ giàn giáo nêm đơn giản, an toàn

Việc lắp dựng hệ thống giàn giáo nêm đòi hỏi sự chính xác và tuân thủ các quy tắc an toàn. Dưới đây là các bước cơ bản:

Bước 1: Chuẩn bị mặt bằng và vật tư

• Mặt bằng: Dọn dẹp, san phẳng và làm sạch khu vực lắp đặt giàn giáo. Đảm bảo nền đất vững chắc, hoặc sử dụng các tấm lót chuyên dụng nếu nền yếu.
• Kiểm tra vật tư: Sắp xếp gọn gàng các cấu kiện giàn giáo (cây chống đứng, giằng giáo nêm, kích tăng, mâm, đầu nối). Kiểm tra kỹ lưỡng từng bộ phận xem có bị biến dạng, gỉ sét nghiêm trọng, hay thiếu sót không. Đảm bảo đủ số lượng và kích thước giàn giáo nêm phù hợp với thiết kế.
• Đảm bảo tất cả công nhân tham gia có đủ đồ bảo hộ (mũ, giày, găng tay, dây an toàn).
• Trước khi lắp dựng, cần có bản vẽ thiết kế hoặc tính toán sơ bộ để xác định cách tính giáo nêm về số lượng và bố trí hợp lý, đảm bảo khả năng chịu tải.

Bước 2: Lắp đặt chân đế và kích tăng

• Đặt kích tăng bằng (hoặc đế chân) lên đế lót hoặc trực tiếp lên mặt phẳng đã chuẩn bị.
• Điều chỉnh độ cao ban đầu của kích tăng bằng để đảm bảo giàn giáo thẳng đứng và ổn định.

Bước 3: Lắp đặt cây chống đứng đầu tiên

• Gắn cây chống đứng đầu tiên (thường là loại ngắn nhất, ví dụ kích thước giàn giáo nêm 1m hoặc 1.5m) vào kích tăng bằng.
• Sử dụng thước thủy để đảm bảo cây chống thẳng đứng tuyệt đối.

Bước 4: Lắp đặt các thanh giằng ngang và giằng chéo đầu tiên

• Gắn các giằng giáo nêm vào các tai nêm trên cây chống đứng.
• Sử dụng búa để đóng chặt các chốt nêm, đảm bảo mối nối vững chắc.
• Lắp đặt giằng theo hình vuông hoặc chữ nhật để tạo thành khung cơ bản, đảm bảo các cây chống đứng có khoảng cách đều nhau.

Lưu ý khoảng cách và bố trí giằng cần tuân thủ theo cách tính giáo nêm và tải trọng dự kiến của hệ thống.

Bước 5: Lắp đặt các cây chống đứng và giằng tiếp theo

• Tiếp tục lắp các cây chống đứng kế tiếp, nối các đoạn nếu cần bằng đầu nối.
• Lắp đặt các giằng giáo nêm ngang và chéo để liên kết các cây chống thành một hệ thống liên tục và vững chắc.
• Đảm bảo độ thẳng đứng của toàn bộ hệ thống giàn giáo nêm bằng thước thủy và dây rọi.
• Lặp lại quá trình này cho đến khi đạt được chiều cao và diện tích mong muốn.

Bước 6: Lắp đặt mâm giàn giáo và thang (nếu có)

• Đặt mâm giàn giáo lên các thanh giằng ngang để tạo thành sàn thao tác. Đảm bảo mâm được cố định chắc chắn, không bị xê dịch.
• Lắp đặt cầu thang giàn giáo (nếu có) để tạo lối đi an toàn giữa các tầng.

Bước 7: Kiểm tra tổng thể và neo giữ

• Kiểm tra lại toàn bộ hệ thống giàn giáo nêm về độ vững chắc, các mối nối, độ thẳng đứng và ngang phẳng.
• Tiến hành neo giữ giàn giáo vào kết cấu công trình theo đúng tiêu chuẩn an toàn, đặc biệt đối với giàn giáo cao hoặc chịu tải trọng lớn, để tránh đổ ngã do gió hoặc tải trọng không cân bằng.

=>>> Xem thêm: Báo giá ty ren M12, M16, M17 tại Quang Minh Hưng.

Cách tính giáo nêm

Cách tính giáo nêm không chỉ đơn thuần là đếm số lượng cấu kiện, mà là một quy trình kỹ thuật phức tạp, phụ thuộc vào nhiều yếu tố:

• Tải trọng thiết kế: Bao gồm tải trọng của bê tông, ván khuôn, công nhân, vật tư, và các tải trọng phát sinh khác (gió, động đất). Đây là yếu tố quan trọng nhất quyết định mật độ bố trí giàn giáo.
• Chiều cao và quy mô công trình: Công trình càng cao, càng lớn thì số lượng và yêu cầu về độ vững chắc của hệ thống giàn giáo nêm càng lớn.
• Loại giàn giáo: Giáo nêm dùng để chống sàn sẽ có cách tính giáo nêm khác với giáo nêm dùng làm bao che.
• Kích thước giàn giáo nêm có sẵn: Việc lựa chọn các loại cây chống đứng và giằng giáo nêm cần phù hợp với thiết kế tổng thể.
• Yêu cầu kỹ thuật: Tuân thủ các tiêu chuẩn an toàn và kỹ thuật của địa phương và quốc tế.

Thông thường, việc tính toán giáo nêm cần có sự hỗ trợ của các kỹ sư chuyên nghiệp hoặc phần mềm thiết kế để đảm bảo an toàn tuyệt đối và tối ưu hóa chi phí vật tư.

=>>> Xem thêm: Giàn giáo khung thép chất lượng cao cho nhà thầu.

Tại sao nên chọn hệ thống giàn giáo nêm từ Quang Minh Hưng?

Để đảm bảo an toàn và hiệu quả cho quá trình lắp dựng, việc lựa chọn nhà cung cấp hệ giàn giáo nêm uy tín là cực kỳ quan trọng. Quang Minh Hưng tự hào là nhà sản xuất và cung cấp giàn giáo nêm hàng đầu, mang đến giải pháp toàn diện cho mọi công trình:

• Sản phẩm mới 100%: Cam kết cung cấp hệ thống giàn giáo nêm hoàn toàn mới, không gỉ sét, không biến dạng, đảm bảo độ chính xác và dễ dàng lắp ghép.
• Chất lượng vượt trội: Sản xuất từ thép nguyên liệu đạt chuẩn, áp dụng công nghệ hàn tự động, đảm bảo mọi cấu kiện chắc chắn và bền bỉ.
• Đa dạng kích thước và chủng loại: Cung cấp đầy đủ các loại cây chống đứng với nhiều kích thước giàn giáo nêm và các loại giằng giáo nêm phù hợp với mọi nhu cầu.
• Có chứng nhận kiểm định: Sản phẩm được kiểm định tải trọng bởi Quatest 3, đảm bảo an toàn tuyệt đối khi sử dụng.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm sẽ tư vấn cho bạn cách tính giáo nêm và lựa chọn giải pháp tối ưu nhất cho công trình.
• Giá xuất xưởng cạnh tranh: Mua trực tiếp từ nhà sản xuất giúp bạn tối ưu chi phí đầu tư.

Kết Luận

Việc lắp dựng hệ thống giàn giáo nêm đúng cách không chỉ là một yêu cầu kỹ thuật mà còn là yếu tố sống còn đảm bảo an toàn lao động và tiến độ dự án. Với hướng dẫn đơn giản trên và việc lựa chọn các cấu kiện chất lượng cao, bạn có thể tự tin xây dựng một hệ thống vững chắc. Hãy liên hệ ngay với Quang Minh Hưng để được tư vấn chuyên sâu về cách tính giáo nêm và sở hữu hệ giàn giáo nêm chất lượng cao, mới 100% cho công trình của bạn!
