MỘT HỆ GIÀN GIÁO NÊM BAO GỒM NHỮNG GÌ?

Hệ giàn giáo nêm là một trong những hệ giàn giáo chống sàn hiện đại và phổ biến nhất hiện nay. Với cấu tạo đơn giản nhưng linh hoạt và khả năng chịu lực cao, giàn giáo nêm đã trở thành giải pháp tối ưu cho việc chống đỡ dầm, sàn, cột trong các công trình xây dựng, đặc biệt là nhà cao tầng.

Nhưng một hệ giàn giáo nêm hoàn chỉnh bao gồm những gì? Từng bộ phận có chức năng ra sao? Bài viết này sẽ giúp bạn hiểu chi tiết từng thành phần cấu tạo, từ đó chọn đúng loại – đúng số lượng – đúng nhu cầu.

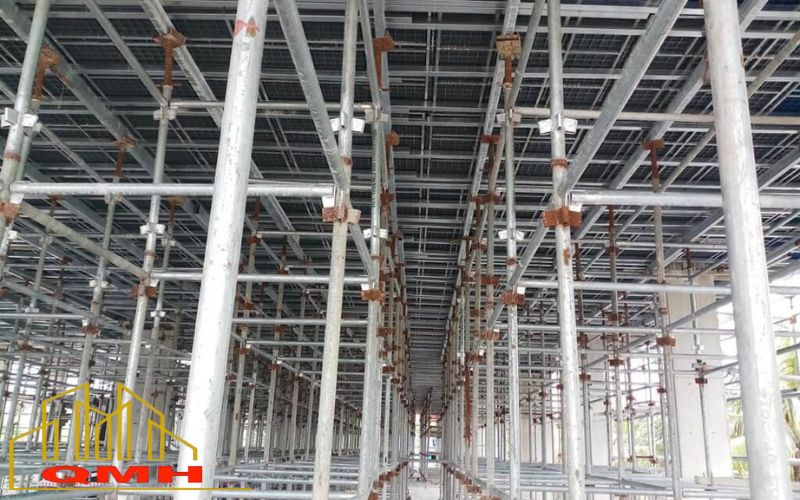

CẤU TẠO CỦA MỘT HỆ GIÀN GIÁO NÊM

Một hệ giàn giáo nêm được cấu tạo từ nhiều bộ phận riêng lẻ sau:

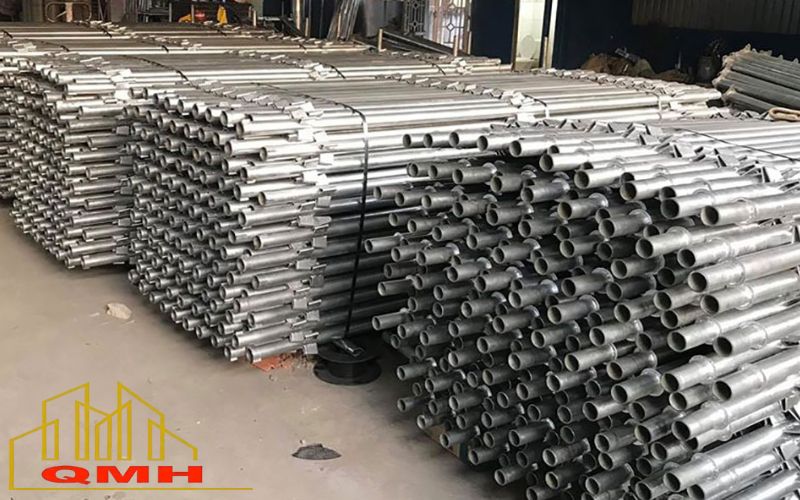

Cây chống đứng hệ giàn giáo nêm

• Vai trò: Là bộ phận chịu lực chính của toàn bộ hệ giàn giáo, có nhiệm vụ chống đỡ trực tiếp tải trọng từ sàn bê tông, dầm, các cấu kiện phía trên.
• Cấu tạo: Thường là ống thép tròn có đường kính D$49$ (hoặc D$42$). Trên thân cây chống đứng có các tai giằng được hàn chắc chắn theo khoảng cách đều (thường là 0.5m). Các tai giằng này là điểm để liên kết các thanh giằng ngang và giằng chéo.
• Kích thước phổ biến: Chiều cao đa dạng để phù hợp với nhiều cao độ sàn khác nhau: 0.5m, 1.0m, 1.5m, 2.0m, 2.5m, 3.0m. Các cây chống có thể có đầu nối bóp cổ chai để dễ dàng lắp ghép nối tiếp.
• Hoàn thiện bề mặt: Thường được sơn dầu chống gỉ hoặc mạ kẽm nhúng nóng để tăng khả năng chống ăn mòn và kéo dài tuổi thọ.

Thanh giằng ngang hệ giàn giáo nêm

• Vai trò: Là bộ phận chịu lực quan trọng thứ hai, có nhiệm vụ liên kết các cây chống đứng lại với nhau theo phương ngang, tạo thành một hệ khung vững chắc, tăng cường độ ổn định và khả năng phân bổ tải trọng cho toàn bộ giàn giáo nêm.
• Cấu tạo: Thường là ống thép tròn có đường kính D$42$ với độ dày từ 1.8mm đến 2.0mm. Hai đầu thanh giằng được hàn các đầu nêm (hoặc bát nêm) để cắm và khóa chặt vào tai giằng trên cây chống đứng.
• Kích thước phổ biến: Chiều dài đa dạng phù hợp với nhiều không gian khác nhau: 0.45m, 0.5m, 0.6m, 1.0m, 1.2m, 1.5m.
• Hoàn thiện bề mặt: Tương tự cây chống đứng, thanh giằng ngang cũng được sơn dầu hoặc mạ kẽm.

Thanh chống đà giàn giáo nêm

• Vai trò: Dùng để chống đỡ các hệ dầm giữa hoặc đà biên của sàn, giúp định hình và chịu lực cho khu vực dầm.
• Cấu tạo: Thanh thép dạng chữ T hoặc thép ống có hai đầu được thiết kế đặc biệt để liên kết với tai giằng trên cây chống đứng hoặc với các phụ kiện giàn giáo nêm khác.
• Kích thước phổ biến: 0.45m, 0.95m, 1.15m, 1.45m.

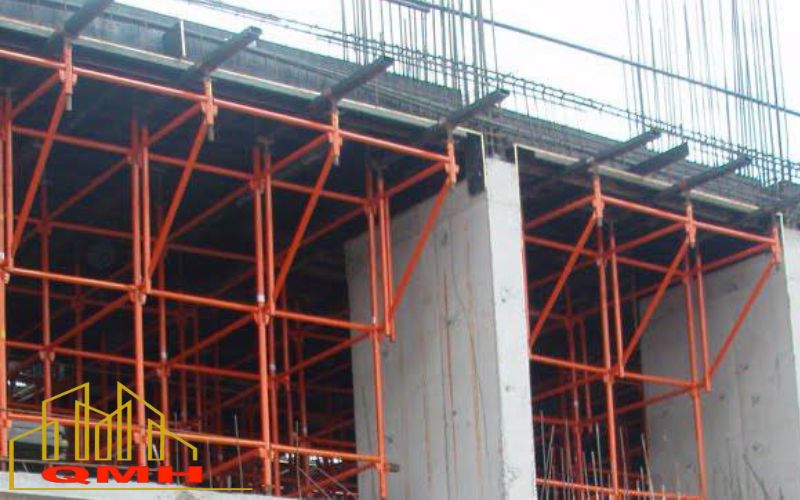

Chống Consol giàn giáo nêm

• Vai trò: Dùng để chống đỡ các phần kết cấu vươn ra ngoài (consol) như ban công, mái hắt, hoặc các dầm biên, vách tam giác.
• Cấu tạo: Thường có dạng hình tam giác hoặc chữ A, được liên kết chắc chắn vào hệ giàn giáo nêm chính.

Các bộ phận phụ trợ quan trọng khác của hệ giàn giáo nêm

• Kích bằng: Đặt ở chân cây chống đứng, giúp điều chỉnh độ cao ban đầu và đảm bảo hệ giàn giáo nêm được đặt trên mặt phẳng ngang tuyệt đối.
• Kích U: Đặt ở đầu cây chống đứng (phía trên), dùng để gác xà gồ đỡ cốp pha hoặc trực tiếp đỡ dầm, sàn.
• Sàn thao tác: Tạo ra bề mặt làm việc an toàn cho công nhân di chuyển, thao tác và đặt vật liệu. Thường làm từ tôn dập lỗ chống trượt, có móc khóa chắc chắn để cài vào thanh ngang của giàn giáo.
• Cùm: Dùng để liên kết các ống thép, tăng cường độ ổn định hoặc kết nối với các hệ giàn giáo khác.
• Ty ren, tán chuồn: Sử dụng trong hệ cốp pha, giúp định vị và giữ khoảng cách cố định giữa hai mặt cốp pha khi đổ bê tông.

=>>> Xem thêm: Ty ren bát chuồn là gì? Có khác gì tán chuồn hay không?

VÌ SAO CẦN HIỂU RÕ CẤU TẠO HỆ GIÀN GIÁO NÊM?

Việc nắm rõ cấu tạo giàn giáo nêm không chỉ giúp bạn thi công đúng kỹ thuật, mà còn:

• Tiết kiệm chi phí vật tư nhờ tính toán đúng nhu cầu.

• Rút ngắn thời gian thi công nhờ lắp đặt nhanh chóng.

• Nâng cao độ an toàn lao động, giảm thiểu rủi ro sập đổ do sai kỹ thuật.

• Dễ dàng kiểm tra, bảo trì, và tháo dỡ sau khi hoàn thành công trình.

MUA GIÀN GIÁO NÊM TẠI QUANG MINH HƯNG

Với phương châm phát triển luôn mang đến sự chất lượng, an toàn sản phẩm cao nhất khi đến tay khách hàng, Quang Minh Hưng luôn đảm bảo 100% sản phẩm đều được kiểm tra nghiêm ngặt nhất đến với khách hàng.

• Cam kết tất cả sản phẩm bán ra thị trường là hàng chính phẩm, đi đầu về chất lượng và mẫu mã.
• Sở hữu nhóm nhân công thạo nghề, chuỗi dây chuyền sản xuất hiện đại và chuyên nghiệp.
• Sản xuất và phân phối giàn giáo nêm ra thị trường với giá vô cùng phải chăng.
• Luôn có nhiều ưu đãi, giảm giá khi khách hàng mua số lượng nhiều và muốn trở thành đối tác của công ty.
• Thái độ phục vụ tận tâm, nhanh chóng. Hỗ trợ tư vấn khách hàng 24/24 miễn phí
• Chế độ bảo hành lâu dài, hậu mãi hấp dẫn.

KẾT LUẬN

Một hệ giàn giáo nêm hoàn chỉnh là sự kết hợp linh hoạt và chặt chẽ của nhiều thành phần cấu tạo khác nhau, tất cả đều đóng vai trò quan trọng trong việc tạo nên một hệ thống chống đỡ an toàn, hiệu quả và đẩy nhanh tiến độ cho mọi công trình xây dựng. Việc hiểu rõ từng bộ phận và vai trò của chúng là nền tảng để lắp đặt và sử dụng giàn giáo nêm đúng kỹ thuật, đảm bảo an toàn tuyệt đối trên công trường.

Một hệ giàn giáo chuẩn sẽ giúp bạn thi công nhanh hơn, an toàn hơn, và tiết kiệm chi phí đáng kể. Đừng để sai sót trong khâu chọn thiết bị làm chậm tiến độ công trình của bạn!

Liên hệ ngay với Quang Minh Hưng để được tư vấn miễn phí và nhận báo giá hệ giàn giáo nêm mới nhất hiện tại nhé!
