CẤU TẠO GIÀN GIÁO RINGLOCK – VAI TRÒ TỪNG CHI TIẾT TRONG HỆ

Giàn giáo Ringlock là hệ giàn giáo hiện đại, có độ an toàn và tính linh hoạt cao, ngày càng được ứng dụng rộng rãi trong các công trình xây dựng công nghiệp, cầu đường, và nhà cao tầng. Vậy cấu tạo giàn giáo Ringlock gồm những gì? Mỗi bộ phận có chức năng như thế nào trong hệ thống? Cùng Quang Minh Hưng phân tích chi tiết ngay bên dưới!

TỔNG QUAN VỀ GIÀN GIÁO RINGLOCK

Giàn giáo Ringlock còn gọi là giàn giáo đĩa, là hệ giáo lắp ghép bằng cácmodule. Điểm nổi bật là các đĩa ring tròn được hàn cố định trên ống đứng, cho phép liên kết nhiều thanh ngang, chéo, chống xiên tại cùng một điểm – vừa chắc chắn, vừa nhanh chóng. Giàn giáo đĩa ngày càng được các nhà thầu lớn tin dùng vì:

• Lắp dựng nhanh gấp 2–3 lần giáo nêm, giáo khung
• Chịu lực siêu tốt – ổn định ở mọi địa hình
• An toàn – chính xác – tiết kiệm chi phí nhân công
• Linh hoạt mọi công trình: công nghiệp, cao tầng, cầu đường, nhà máy, kết cấu cong, phức tạp

=>>> Xem thêm: Báo giá giàn giáo Ringlock mới nhất tại Quang Minh Hưng

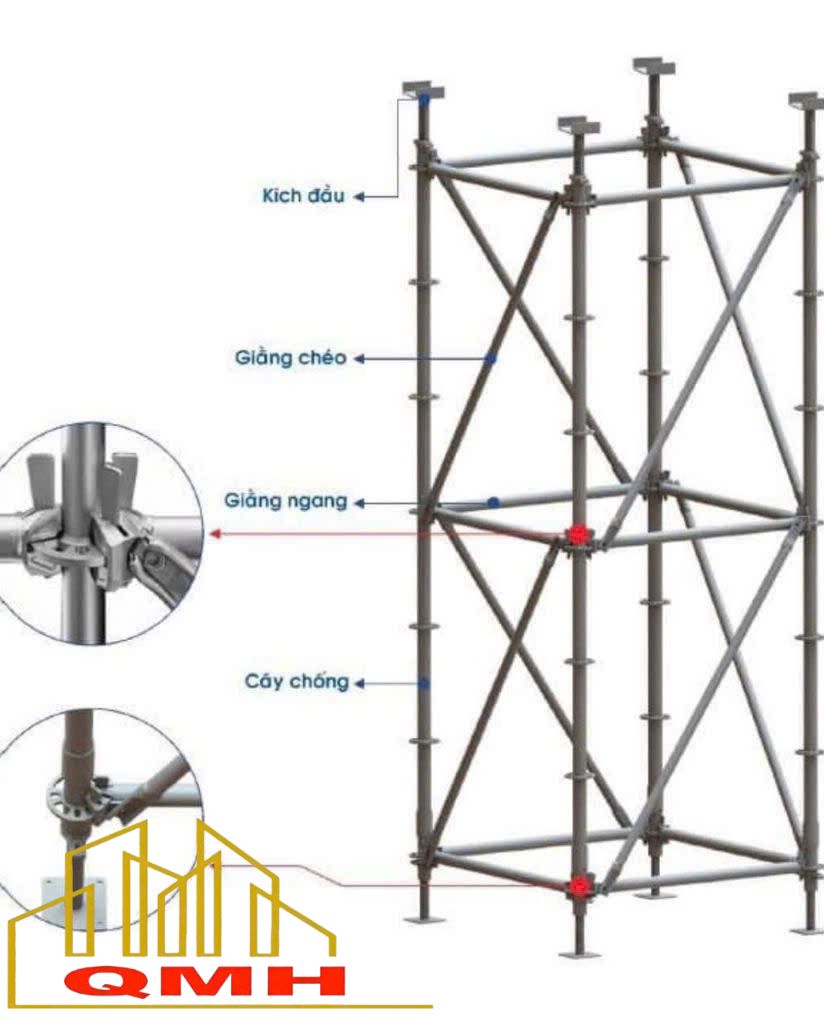

CẤU TẠO GIÀN GIÁO RINGLOCK

Giàn giáo Ringlock là một hệ thống giàn giáo sáng tạo đang ngày càng trở nên phổ biến trong ngành xây dựng. Nó là một loại giàn giáo đa tầng cung cấp rất nhiều tính năng linh hoạt và dễ sử dụng. Các thành phần của hệ thống được thiết kế gọn nhẹ, dễ lắp ráp và có độ bền cao.

Một hệ giàn giáo Ringlock đầy đủ gồm các bộ phận chính sau:

PHÂN TÍCH TỪNG CHI TIẾT TRONG HỆ GIÀN GIÁO RINGLOCK

Cây chống đứng và đĩa hoa thị

• Cấu tạo: Thường là ống thép tròn có đường kính D49 hoặc D60, với độ dày từ 1.6mm trở lên (tùy tiêu chuẩn và yêu cầu chịu tải). Điểm đặc trưng nhất của cây chống đứng Ringlock là các đĩa Ringlock (hay còn gọi là hoa thị) được hàn cố định dọc theo thân ống, cách đều nhau 0.5m. Các đĩa này thường có 4 hoặc 8 lỗ, dùng làm điểm kết nối cho các thanh giằng.
• Vai trò:
• Chịu lực chính: Đỡ toàn bộ tải trọng từ sàn bê tông, cốp pha, và các tải trọng thi công khác truyền xuống nền móng.
• Đĩa hoa thị là “trái tim” của hệ giàn giáo Ringlock, cho phép liên kết đa hướng nhanh chóng và chắc chắn.
• Tạo khung sườn: Là xương sống của hệ giàn giáo, định hình chiều cao và không gian làm việc.
• Điểm liên kết đa hướng: Các đĩa Ringlock cho phép các thanh giằng được kết nối từ 8 hướng khác nhau (với đĩa 8 lỗ), mang lại sự linh hoạt tối đa trong việc bố trí giàn giáo theo mọi hình dạng công trình, kể cả những góc phức tạp.

Thanh giằng ngang

• Cấu tạo: Là các ống thép tròn (thường D42 hoặc D49). Hai đầu của thanh giằng ngang được hàn cố định một đầu nêm hoặc chốt khóa chuyên dụng, được thiết kế để khớp chính xác vào các lỗ trên đĩa Ringlock của cây chống đứng.
• Vai trò:
• Liên kết các cây chống đứng: Tạo thành các ô khung ngang, giúp ổn định khoảng cách giữa các cây chống đứng.
• Chống đỡ mâm thao tác: Là điểm gác chính cho các mâm giàn giáo (sàn thao tác), tạo bề mặt làm việc an toàn cho công nhân.
• Phân bổ lực ngang: Góp phần phân bổ tải trọng và chống lại các lực ngang tác động lên hệ giàn giáo.
• Giữ thăng bằng: Quan trọng trong việc giữ cho toàn bộ hệ thống giàn giáo luôn ở trạng thái cân bằng và vững chắc.

Thanh giằng chéo

• Cấu tạo: Cũng là ống thép, thường có đường kính và độ dày tương tự thanh giằng ngang, nhưng được thiết kế với chiều dài và góc đặc biệt để tạo thành hình tam giác khi lắp đặt. Hai đầu của thanh giằng chéo cũng có các chốt khóa hoặc đầu nêm tương tự thanh giằng ngang để kết nối vào đĩa Ringlock.
• Vai trò:
• Tăng cường độ cứng và ổn định: Tạo thành các cấu trúc tam giác, chống lại các lực cắt và lực xoắn, ngăn ngừa giàn giáo bị biến dạng, rung lắc, hoặc đổ sập do tác động ngang.
• Phân phối tải trọng: Giúp phân bổ tải trọng đều hơn trên toàn hệ thống, đặc biệt quan trọng ở các công trình cao tầng hoặc có tải trọng lớn.
• Chống biến dạng: Hạn chế tối đa sự biến dạng hình học của các khung giàn giáo dưới tác dụng của lực.

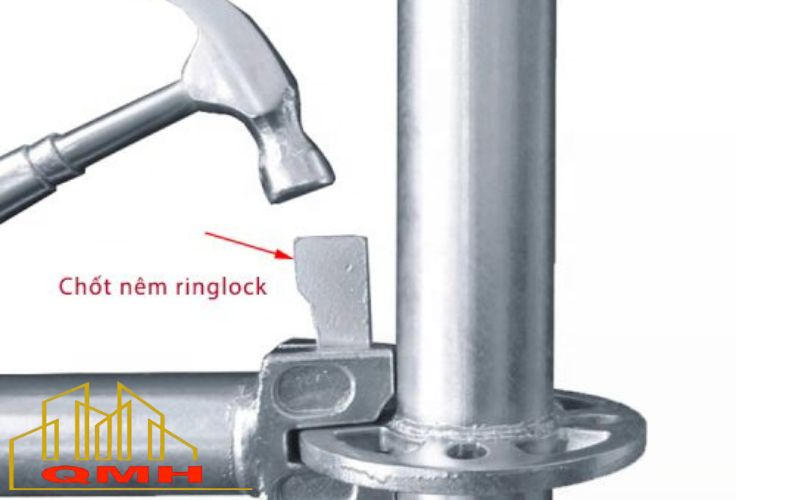

Chốt nêm

• Cấu tạo: Là một chi tiết nhỏ nhưng vô cùng quan trọng, thường được làm từ thép đúc hoặc dập, có hình dạng nêm. Chốt nêm được gắn sẵn hoặc đi kèm với các đầu nêm của thanh giằng ngang và giằng chéo. Khi lắp đặt, chốt nêm được đưa qua lỗ trên đầu nêm và gài vào đĩa Ringlock.
• Vai trò:
• Tạo liên kết chắc chắn: Đây là bộ phận trực tiếp khóa chặt đầu nêm của thanh giằng vào đĩa Ringlock của cây chống đứng, tạo ra một mối nối cực kỳ vững chắc, không bị rung lắc hay tuột ra trong quá trình sử dụng.
• Dễ dàng lắp đặt và tháo dỡ: Việc đóng và tháo chốt nêm bằng búa rất nhanh gọn, giúp tiết kiệm thời gian và công sức đáng kể.
• An toàn và ổn định: Chốt nêm đảm bảo mọi liên kết đều được cố định, góp phần vào sự ổn định và an toàn tổng thể của hệ giàn giáo.

Sàn thao tác

• Cấu tạo: Là các tấm thép được dập gân chống trượt, có móc hoặc khóa ở hai đầu để gác và cố định vào các thanh giằng ngang của giàn giáo.
• Vai trò:
• Tạo sàn thao tác: Cung cấp bề mặt làm việc an toàn và ổn định cho công nhân di chuyển, đặt vật tư và thực hiện các công việc xây dựng.
• Đảm bảo an toàn: Các móc khóa giúp cố định mâm, tránh trượt hay lật khi công nhân di chuyển, đảm bảo an toàn lao động.

=>>> Xem thêm: Móc mâm giàn giáo – Phụ kiển giảm thiểu rủi ro

Thang giàn giáo

• Cấu tạo: Là các bậc thang làm từ thép (thường là bậc tôn dập gân chống trượt) được thiết kế riêng cho hệ Ringlock, có các móc khóa để liên kết chắc chắn vào các thanh giằng ngang của giàn giáo. Thang có thể có nhiều kích thước khác nhau tùy theo chiều cao tầng.
• Vai trò:
• Lối đi lên xuống an toàn: Cung cấp một lối đi an toàn và thuận tiện cho công nhân di chuyển giữa các tầng của giàn giáo, mang theo vật tư, dụng cụ.
• Tăng hiệu quả công việc: Giúp công nhân di chuyển nhanh chóng, giảm thiểu thời gian chờ đợi và nâng cao năng suất làm việc.
• Đáp ứng tiêu chuẩn an toàn: Việc sử dụng thang giàn giáo đúng quy cách là yêu cầu bắt buộc để đảm bảo an toàn lao động trên công trường.

=>>> Xem thêm: Thang giàn giáo đạt chuẩn – Phải chuẩn cả kích thước

NGUYÊN LÝ HOẠT ĐỘNG VÀ SỰ ƯU VIỆT CỦA GIÀN GIÁO RINGLOCK

Nguyên lý hoạt động của giàn giáo Ringlock dựa trên hệ thống module và cơ chế liên kết đĩa – chốt nêm độc đáo. Khi lắp đặt, các chốt nêm ở đầu thanh giằng được gài vào các lỗ trên đĩa Ringlock của cây chống đứng. Sau đó, bằng một lực gõ đơn giản, chốt nêm sẽ được đóng chặt, tạo ra một liên kết cực kỳ chắc chắn và không bị lỏng lẻo.

Sự ưu việt của Ringlock thể hiện rõ qua các điểm sau:

• Tính an toàn cao: Nhờ hệ thống liên kết đa điểm (8 hướng) và chốt nêm khóa chặt, các chi tiết khớp nối chặt chẽ, tạo thành một khối vững chắc, không rung lắc, giảm thiểu tối đa nguy cơ tai nạn.
• Tốc độ lắp đặt nhanh: Cơ chế gài chốt nêm đơn giản giúp việc lắp đặt và tháo dỡ diễn ra nhanh chóng hơn nhiều so với giàn giáo truyền thống, tiết kiệm thời gian và chi phí nhân công.
• Tính linh hoạt vượt trội: Khả năng kết nối đa hướng cho phép giàn giáo Ringlock dễ dàng thích nghi với mọi hình dạng, kích thước và địa hình công trình, kể cả các góc cạnh phức tạp hay các công trình có kiến trúc đặc biệt.
• Khả năng chịu tải lớn: Thiết kế khoa học cùng vật liệu thép chất lượng cao giúp Ringlock chịu được tải trọng rất lớn, phù hợp cho các công trình cao tầng, nhà xưởng công nghiệp, cầu đường.
• Tuổi thọ và tái sử dụng cao: Thường được mạ kẽm nhúng nóng, giúp chống ăn mòn hiệu quả, kéo dài tuổi thọ và cho phép tái sử dụng nhiều lần, mang lại hiệu quả kinh tế lâu dài.

=>>> Xem thêm: Giàn giáo Ringlock có gì đặc biệt?

LỜI KẾT

Giàn giáo Ringlock không chỉ là một hệ thống chống đỡ thông thường mà còn là một giải pháp thi công toàn diện, đại diện cho sự phát triển vượt bậc trong công nghệ giàn giáo hiện đại. Với cấu tạo khoa học, các chi tiết được tính toán và thiết kế tối ưu, Ringlock mang đến độ an toàn vượt trội, tốc độ lắp đặt nhanh chóng và tính linh hoạt cao, đáp ứng mọi yêu cầu khắt khe của các công trình từ dân dụng đến công nghiệp quy mô lớn.

Việc hiểu rõ cấu tạo giàn giáo Ringlock sẽ giúp các nhà thầu và kỹ sư đưa ra lựa chọn phù hợp nhất, tối ưu hóa hiệu quả thi công, đảm bảo tiến độ và an toàn tuyệt đối cho mọi dự án. Đây chính là lý do vì sao Ringlock ngày càng được tin dùng và trở thành tiêu chuẩn mới trong ngành xây dựng.

GIÀN GIÁO RINGLOCK – MẠNH Ở CẤU TẠO, AN TOÀN Ở CHI TIẾT

Một hệ giáo tốt không chỉ nằm ở độ dày thép, mà nằm ở sự đồng bộ – chính xác từng chi tiết. Hãy chọn đúng nhà cung cấp, đúng tiêu chuẩn kỹ thuật – như Quang Minh Hưng – để công trình an toàn và bền vững từ nền móng đến giàn giáo!
